Pernahkah Anda berada di situasi ketika harus mengganti atau menyambungkan pipa, tetapi tidak ada label ukuran di permukaannya? Ini adalah masalah umum di lapangan. Kesalahan dalam mengukur diameter pipa bisa berakibat fatal—mulai dari pemborosan biaya pembelian hingga keterlambatan proyek akibat fitting yang tidak sesuai.
Untuk menghindari hal tersebut, memahami cara mengukur diameter pipa dengan benar menjadi keterampilan penting, terutama bagi Anda yang bekerja di bidang konstruksi, plumbing, industri, maupun proyek rumah tangga. Artikel ini akan memandu Anda langkah demi langkah dalam mengukur pipa secara sederhana namun akurat, bahkan untuk pemula sekalipun.
Memahami Diameter Pipa: ID, OD, dan NPS
Sebelum membahas alat dan teknik pengukuran, penting untuk memahami terlebih dahulu istilah yang digunakan dalam industri perpipaan: Inner Diameter (ID), Outer Diameter (OD), dan Nominal Pipe Size (NPS).

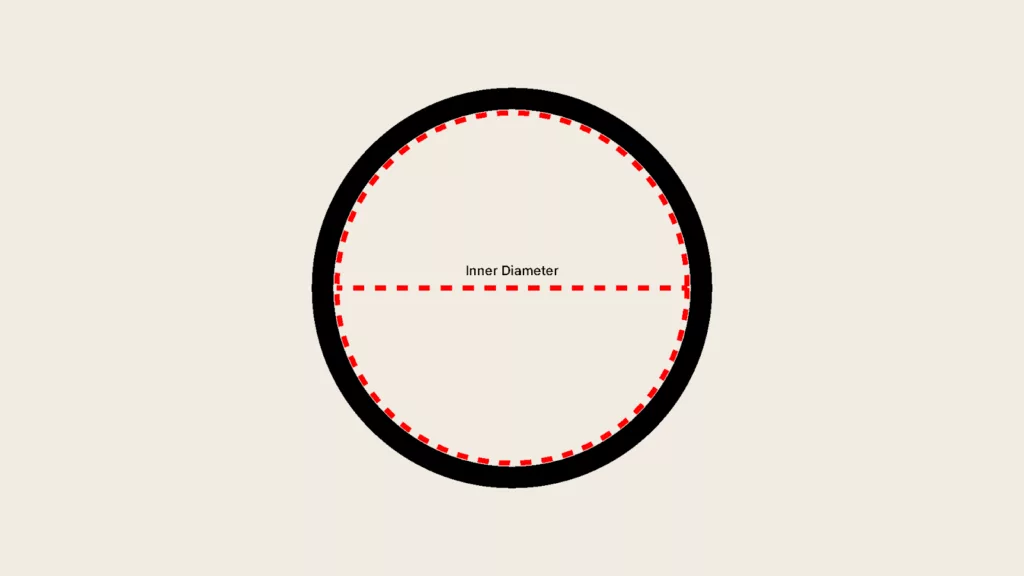

Apa Itu Inner Diameter (ID)?
Inner Diameter (ID) atau diameter dalam adalah jarak antara sisi bagian dalam pipa. Ukuran ini penting untuk menghitung kapasitas aliran fluida seperti air, gas, atau minyak yang dapat melewati pipa tersebut. Semakin besar ID, semakin besar pula volume aliran yang dapat ditampung.
Contoh: jika Anda ingin menentukan laju aliran air dalam sistem irigasi, maka ID menjadi faktor utama dalam perhitungannya.
Apa Itu Outer Diameter (OD)?

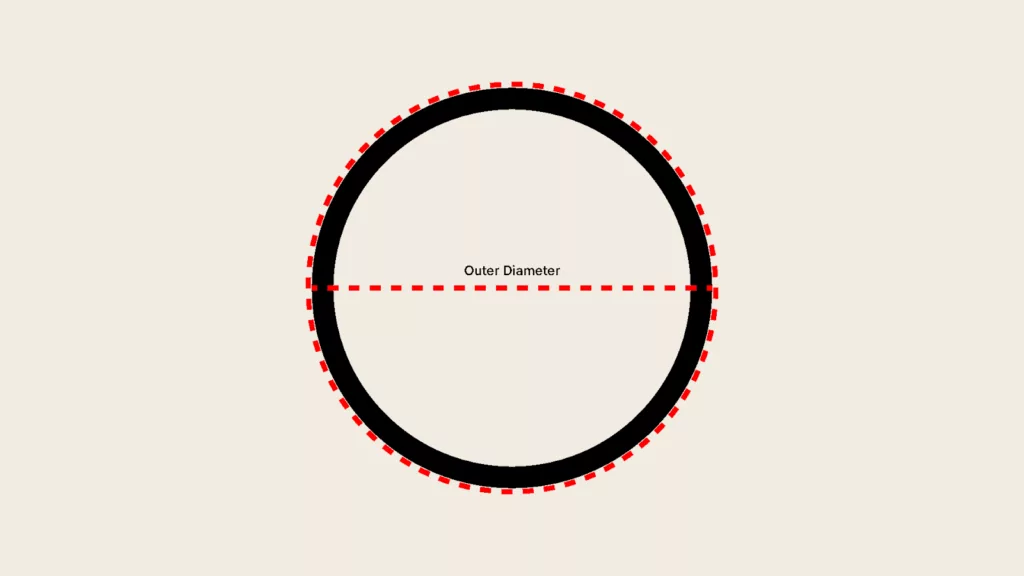

Outer Diameter (OD) atau diameter luar adalah ukuran dari sisi luar pipa. Nilai ini digunakan untuk menentukan ukuran fitting, sambungan, dan clamp yang akan digunakan.
Dalam industri, ukuran OD menjadi referensi utama untuk memastikan pipa dapat tersambung sempurna dengan komponen lain seperti flange atau valve.
Mengenal Nominal Pipe Size (NPS)
Nominal Pipe Size (NPS) adalah sistem standar yang digunakan di seluruh dunia untuk menyebut ukuran pipa, terutama di negara-negara yang menggunakan satuan inci. NPS bukanlah ukuran sebenarnya dari ID maupun OD, melainkan ukuran nominal yang menjadi acuan dalam spesifikasi produk.
Contohnya, pipa dengan NPS 2 inci tidak selalu memiliki OD tepat 2 inci. Karena itu, memahami konsep NPS penting agar Anda tidak salah membeli pipa yang ukurannya tampak “mirip” tetapi tidak kompatibel.
Panduan Lengkap Cara Mengukur Diameter Pipa untuk Pemula
Ada beberapa metode cara mengukur diameter pipa yang dapat Anda lakukan tergantung ukuran dan kondisi pipa. Berikut panduan lengkapnya:

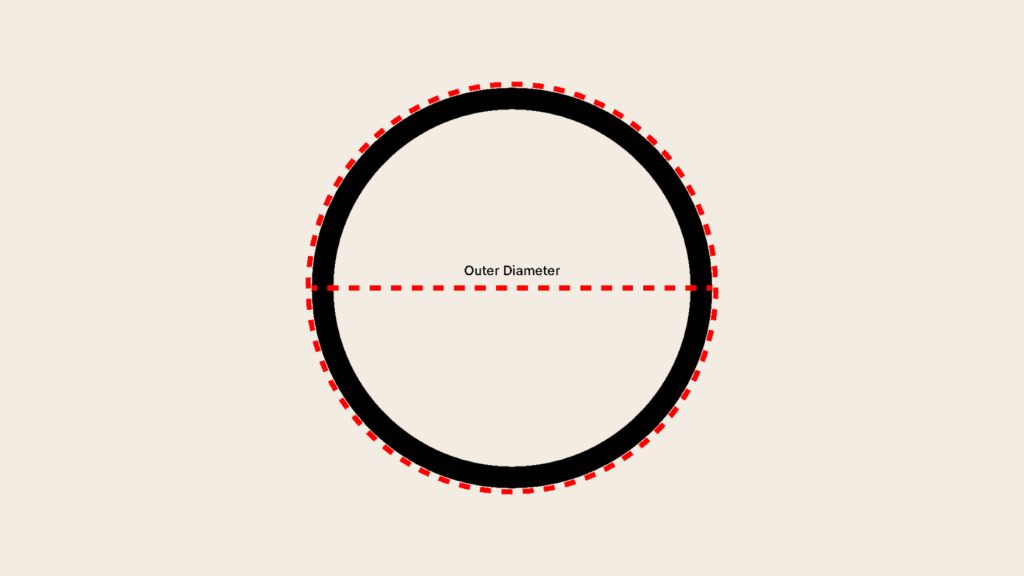

Mengukur Diameter Luar (OD)

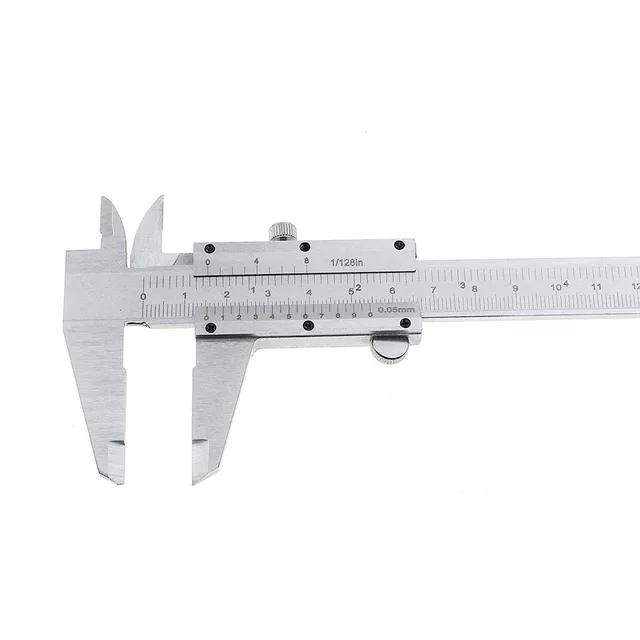

Gunakan Jangka Sorong (Caliper)
Langkah-langkah menggunakan jangka sorong:
- Pastikan pipa bersih dari kotoran atau kerak.
- Jepit rahang jangka sorong di sisi luar pipa hingga menempel rapat.
- Baca hasil pengukuran pada skala utama dan nonius untuk mendapatkan nilai OD secara presisi.
Metode ini paling akurat untuk pipa berukuran kecil hingga sedang.
Gunakan Pita Ukur atau Tali
Untuk pipa besar, jangka sorong mungkin tidak praktis. Anda bisa menggunakan pita ukur atau tali untuk mengukur keliling pipa (circumference).
- Lingkarkan pita ukur di sekeliling pipa.
- Catat panjang kelilingnya.
- Gunakan rumus berikut untuk menghitung diameter:
Diameter=KelilingπDiameter=πKeliling
(π ≈ 3,1416)
Contoh: Jika keliling pipa adalah 31,4 cm, maka diameternya sekitar 10 cm.
Mengukur Diameter Dalam (ID)
Jika pipa sudah dipotong, Anda dapat mengukur ID secara langsung:
- Letakkan jangka sorong di bagian dalam pipa.
- Geser rahangnya hingga menyentuh sisi bagian dalam.
- Catat hasilnya sebagai diameter dalam (ID).
Metode ini penting untuk menentukan kapasitas aliran dan tebal dinding pipa.
Hindari Kesalahan Umum dalam Mengukur Pipa
Meskipun terlihat sederhana, banyak kesalahan yang sering terjadi saat mengukur pipa. Berikut beberapa hal yang perlu Anda hindari:
Mengabaikan Tebal Dinding Pipa
Perbedaan antara ID dan OD disebabkan oleh tebal dinding (wall thickness). Kesalahan memperkirakan tebal dinding dapat membuat ukuran pipa tidak sesuai dengan kebutuhan. Pastikan Anda menguranginya dengan benar jika hanya memiliki data OD untuk mendapatkan ID, yaitu:
ID=OD−(2×Tebal Dinding)ID=OD−(2×Tebal Dinding)
Kesalahan dalam Pembulatan atau Konversi
Kesalahan kecil dalam konversi satuan, misalnya dari milimeter ke inci, dapat berdampak besar. Gunakan kalkulator konversi atau aplikasi teknik agar hasil pengukuran tetap presisi.
Menggunakan Alat yang Tidak Akurat
Alat ukur yang longgar, aus, atau tidak dikalibrasi bisa menghasilkan data yang keliru. Gunakan alat yang sesuai dengan ukuran pipa dan pastikan kondisinya baik.
Mengapa Memilih Pipa dari Kami Adalah Pilihan Terbaik?
Setelah memahami pentingnya cara mengukur diameter pipa secara akurat, langkah berikutnya adalah memilih produk yang terjamin kualitas dan presisinya. Semua pipa yang kami sediakan telah melewati proses inspeksi ketat dengan spesifikasi ukuran ID, OD, dan NPS yang akurat sesuai standar industri.
Dengan begitu, Anda tidak perlu khawatir akan kesalahan sambungan, kebocoran, atau perbedaan ukuran saat instalasi. Produk kami dirancang untuk ketahanan jangka panjang dengan material terbaik di kelasnya.
Memastikan Proyek Lancar dan Tahan Lama
Menguasai cara mengukur diameter pipa bukan hanya keterampilan teknis, tetapi juga investasi untuk kelancaran proyek Anda. Dengan pemahaman tentang jenis pipa, diameter dan penggunaan alat yang tepat, Anda bisa menghindari pemborosan waktu, tenaga, dan biaya.
Pastikan setiap sambungan di proyek Anda sempurna. Dapatkan pipa berkualitas tinggi dengan spesifikasi terjamin akurat dari kami, dan hindari kesalahan yang membuang waktu serta anggaran!
